[文/不雅察者网陈想佳]
5月25日，在2026国外电路与系统研讨会上，华为公司董事、半导体业务部总裁何庭波发布“韬（τ）定律”，这是中国企业在全球半导体领域初度提议引颈产业发展的新原则。
频年来，摩尔定律面对物理极限和经济效益的挑战，晶体管尺寸镇定带来的红利缓缓消退。在这一布景下，韬定律提议以时候缩微替代几何缩微，以系统性责骂时候常数τ为办法，通过逻辑折叠等创新时刻握续压缩信号传播时延，进一步提高晶体管密度，提高芯片的性能。
5月25日，华为何庭波发表“半导体新旅途探索与实践”主旨演讲华为
韬定律和逻辑折叠等时刻相较于传统的联想顺次有什么样的上风？华为提议的新旅途可能对半导体行业的发展产生什么样的影响？履行的过程中又可能面对什么样的挑战？不雅察者网与资深芯片询查各人、《芯片简史》作家汪波进行了对话。
不雅察者网：咱们应当若何相识韬定律的含义和作用？
汪波：恒久以来，业界一纵贯过几何缩微来提高芯片的性能，这带来两种相背的趋势：一方面，晶体管的尺寸不竭镇定，开关速率越来越快；另一方面，晶体管之间的连线变得越来越细，时候延长反而变得越来越长。
在早期，时候延长的问题并不严重。但字据摩尔定律，集成电路上可容纳的晶体管数量每两年增加一倍，是以跟着晶体管的尺寸变小，处理速率变得更快，计较智商变得更强，影响数据读写速率的互连却变得越来越慢。由于计较机是一个举座，有计较也有存储，瓶颈从早期的计较速率滚动到目下的时候延长。
韬定律提议的布景，等于摩尔定律正在放缓，在尺寸缩微产生的效益越来越眇小的情况下，华为寻求径直处分时候延长的问题。通过责骂芯片、电路乃至系统层面上的时候延长，责骂计较、存储和通讯之间的延长，更根腹地处分这个问题。

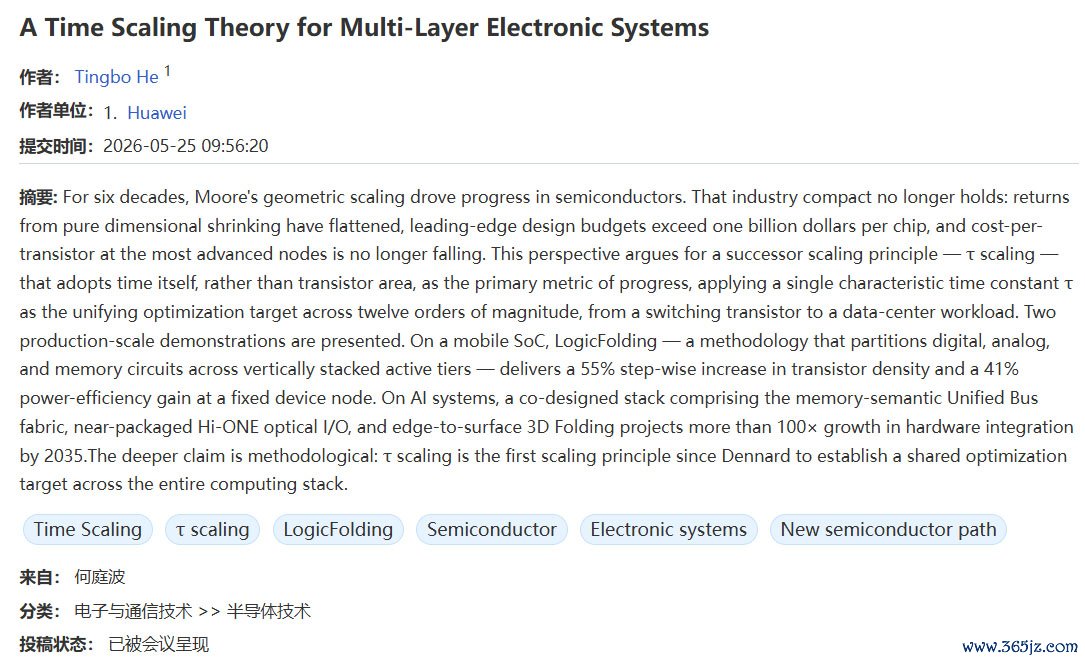

何庭波在中国科学院科技论文预发布平台上发表的论文
时候和空间其实是一体两面的，并非相互对立，而是相互关联的。比如说，咱们通过镇定尺寸让晶体管速率更快，实践上亦然达到了时候缩微的后果。华为通过逻辑折叠缩小灵验的连线，从而径直减少时候延长，同样是完了时候缩微的目的。两者的后果是雷同的。
是以，韬定律和摩尔定律并不是相互矛盾的，两者是相互兼容的关系。我合计，韬定律更贴近芯片计较的实质，芯片等于要处理信息，用户更温煦处理信息所需的时候，而不是使用了些许个晶体管或者晶体管的尺寸有多大。韬定律开辟了一条不依靠尺寸缩微的新联想旅途，不错在莫得首先进光刻机的情况下制造出笼统性能至极的芯片。
不雅察者网：为完了τ缩微，华为在论文中提议了逻辑折叠（LogicFolding）的联想顺次，不再秉承传统的平面联想，而是将枢纽旅途上的门电路漫衍到两个、改日以至更多个垂直堆叠的有源层中。这与行业也曾在鞭策的3D堆叠封装时刻有哪些诀别？与传统联想神气比较，逻辑折叠具有什么样的上风？
汪波：名义上看，华为提议的逻辑折叠和业界也曾大鸿沟使用的3D堆叠有许多相似之处，但实质如故有很大的区别。也曾得到秉承的3D堆叠，秉承的联想顺次如故先在二维平面上进行平面的联想，完成一层的联想后再联想一层，然后堆叠成三维。
逻辑折叠则是从起首就把功能统筹漫衍在一个三维空间上，进行更天真、更高解放度的布局联想。一个功能或者某一个模块，一运行就分在两层上，形成高下垂直的关联，相互之间的距离更短，枢纽旅途会更短，时候延长也会更少。
逻辑折叠并不是针对封装或制造方面的创新，而是为了贯彻韬定律、减少时候延长提议的一个新旅途。是以，它具体秉承的某些时刻，可能与学术界和产业界询查的时刻存在重合，以至径直秉承现存的一些时刻。
此外，华为提议的逻辑折叠不仅限于芯片层面，进取提议了系统层级的逻辑折叠，向下还有电路层级的逻辑折叠。在系统层，主若是愈加抽象的时候折叠，通过减少电路板之间的传输延长，完了更紧凑、更高速的逻辑运算。
在更小的电路层，一颗芯片上的电路模块也漫衍在高下两层，然后互连起来，减少枢纽旅途长度。芯片层的逻辑堆叠只需要在特定接口上引出一些线来进行上基层的互连，连络线并未几，连络线之间的间距也比较长，约莫在40-50微米驾御。与之比较，电路层级的逻辑堆叠需要相等多的互连线，间距可能需要缩小到2微米以至1微米，关于工艺和联想都瑕瑜常大的挑战。
总体来看，逻辑堆叠的目的等于要在回击静晶体管尺寸的情况下，责骂芯片和电路的延长，让τ在韬定律的雷同下镇定。
不雅察者网：跟着东说念主工智能（AI）时刻的高速发展，关于算力的需求节节攀升，若何提高AI系统的性能成为业界温煦的焦点。针对AI系统，华为提议以长入总线（UnifiedBus）+高密度光互连节点引擎（HiONE）+3D折叠协同完了τ缩微。与现存的AI系统联想比较，这些时刻不错从哪些方面减少数据传输延长，从而完了性能提高？
汪波：华为发布的预印本论文中指出，在大型AI集群中，高出80%的能量被奢侈在数据移动上。这个数据搬移的过程，有很大的时候延长。华为针对AI数据中心提议的三方面时刻，等于为了减少这些延长，在系统层级而非芯片层级上镇定时候延长。
第极少等于长入总线，简称UB。传统芯片之间可能秉承许多不同的条约，数据穿过多层条约的过程中，每一次条约诊疗都会增加延长。长入总线等于要用单一条约面孔一新，缩小诊疗带来的延长，目下不错完了延长责骂500倍，从数十微秒下跌到0.1微秒驾御。
第二点是高密度光互连节点引擎Hi-ONE，用光纤取代传统的铜缆。机架之间互连传统上秉承铜缆，但铜缆速率比较慢，需要奢侈许多的电力，而且也很艰辛。改用光互连不错减少时候延长和功耗，况且权贵提高带宽，每个模块概况提供8Tb/s的传输速率。
临了极少等于3D折叠时刻。传统的2.5D折叠中，CPU或GPU位于中心，多样存储器排布在四周，通过总线互连起来。如果GPU的边长增加到原本的两倍，它的面积将增加到原本的四倍，计较智商也变成四倍，但排布在角落的存储器都只可增加到两倍。这就形成了平淡增长弧线与线性增长弧线之间的差距，GPU增大的越多，差距就越大。

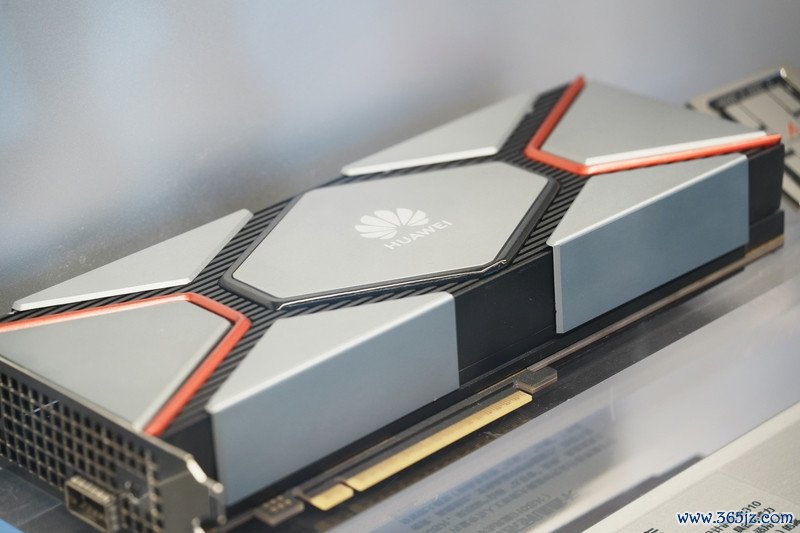

5月10日，杭州一AI展馆展示的华为昇腾910系列AI芯片的AI老师计较卡ICphoto
3D折叠则是把存储器堆叠到GPU上方，使它们占用雷同的面积，GPU面积扩大些许倍，存储也同样扩大些许倍。这么就不错使计较和存储按照同等的速率增加，减少存储方面的瓶颈。
总体上来说，关于AI系统，华为提议的时刻不错完了减少统共系统的延长、提高带宽和提高处理速率。
不雅察者网：字据论文给出的策画，逻辑折叠不错灵验提高晶体管密度和减少信号延长，从而完了责骂τ的办法。但另一方面，这也可能带来芯片功耗、散热、良率等方面的挑战，若何让业界接受新的叙事和联想顺次也并非易事。您合计，韬定律在短期和恒久面对的最主要挑战是什么？
汪波：目下各人达成的一个共鸣是，逻辑折叠是全新的联想顺次学，不再是在平面上进行联想或是在平面联想完之后再堆叠起来，而是从一运行就要在三维空间内联想，AG真人国际app中国官方商店下载沟通每一部分电路是适合放在表层如故基层。这将带来全新的联想理念，学校里阐明注解的联想顺次也都面对很大的变化。
另一个纷乱挑战，等于EDA（电子联想自动化）用具的适配问题。涵盖意见联想、详备联想、领土联想和考据的全历程联想用具，可能还有待开采。现存的传统EDA用具是经过了几十年的发展，才缓缓形成了一套全历程用具，字据韬定律的联想顺次也需要一定时候智力完成EDA用具的适配。
第三个挑战是良率、散热等问题。良率取决于许多方面，举例，上基层之间的海量互连条件间距必须缩到相等小，唯有1-2微米，以至小于1微米，这就条件连络线对王人，罪戾相等小。散热也需要作念好热不竭，进行责骂热阻等有益的询查。我服气，华为细目已在这些方面作念了许多的探索。
不雅察者网：何庭波在演讲中提到，在8086时间，行业通过圭臬化内存总线将处理器和存储器解耦，但AI时间正在逆转这种趋势，逻辑和存储正在再行被推向精采的集成。跟着韬定律提议，改日半导体行业的发展场所可能发生什么样的变化？
汪波：进入AI时间后，计较和存储再行围聚，如实正成为一种新的趋势，如HBM（高带宽内存）等于为了减少存储和计较之间的延长。华为秉承的3D折叠时刻，其实等于想让计较和存储在3D空间中更紧凑地堆叠起来，进一步镇定计较和存储之间的距离，促进两者之间的交融。
我合计，这可能重塑半导体产业的发展场所。现时，计较和存储的厂商是分开的，最多只是将居品封装在统共。但在交融理念的鞭策下，改日的居品可能在联想阶段就将计较和存储有机地交融在统共，这可能是改日的一个场所。
晶体管的发明者约翰·巴丁、威廉·肖克利和沃尔特·布拉顿
不雅察者网：自摩尔定律于上世纪60年代提议以来，它一直是半导体行业的紧迫准则。您在《芯片简史》中提到，摩尔定律不单是是对法例的总结，更已成为业界的一种“信仰”。但跟着雷同晶体管镇定的登纳德缩放定律缓缓失效，物理层面上的控制似乎已让摩尔定律贴近极限。
华为在论文中提议了韬定律关于τ缩微的预测：微缩因子α与应用场景斟酌，在功耗受限的移动设立中，α约为每年1.3倍；在自动驾驶系统中，α约为每年1.5倍；在AI系统中，α最高可达每年10倍。但通过折叠提高晶体管密度，仍然存在物理层面上的控制，是否也将使韬定律面对雷同摩尔定律的瓶颈？
汪波：在华为发布韬定律论文后的第二天，也等于5月26日下昼，华为的时刻各人作念了一个论述。在复兴发问时，其实也有不雅众问到这个问题，即韬定律的最大极限在那儿？其时，华为的架构师复兴说，短期内还莫得看到逻辑折叠的领域，算作一个工程师，他的使命等于在改日际遇新的禁止时去处分这些问题。
韬定律的极限，可能更适合留给学术界探讨。我举个例子，摩尔定律刚刚提议的时候，摩尔也在1965年的论文中提到芯片可能际遇的挑战，但莫得给出极限。到70年代，加州理工学院的卡弗·米德阐明注解作念了一个估算，合计晶体管尺寸镇定到150纳米等于极限了。咱们知说念，其后芯片的尺寸缩微迥殊了这个数字，到本世纪初变成几十纳米，目下还镇定到几纳米。
这就像是东说念主们在剥洋葱一样，一层一层地剥开，不竭发现新的可能。是以这个问题，需要留到改日去解答，咱们可能发现更远的极限在等着咱们。
不雅察者网：频年来，好意思国在半导体等领域针对中国实施的一系列制裁和打压，让华为等中国企业更早碰到了这堵“墙”，促使中国询查东说念主员先一步进行投资询查并赢得松懈。在这么一个经济高度全球化、相互相互依存的时间，韬定律提议的全新联想准则是否会重塑全球芯片行业时势？
汪波：现存芯片行业的时势是高度依赖制造，尤其是先进制程工艺。即使概况联想出相等复杂的芯片，创意也可能受限于工艺、产能和制变资本，无法得到完了。但韬定律可能再行激励出联想的创意，在三维空间中更天真、更解放地进行有创意的联想，可能再行增加联想的价值。
联想的价值在行业中的比重可能有所增加，回到与先进制程同等的地位。在这个好奇赞佩上，我合计韬定律会让联想和制造达到新的均衡，从而转变芯片行业的时势，让一些很好的创意在不需要先进制程的情况下也能得到完了，同期性能不错忘形使用首先进工艺制造的芯片。
不雅察者网：华为发布韬定律的论文后，许多好意思国和欧洲媒体合计，中国正探索出一条绕开好意思国时刻封闭、开脱对西方半导体设立依赖的自主旅途，好意思国的制裁缓缓失去后果。您对中国半导体行业的发展有什么样的预计？
汪波：华为在论文中给出了一个办法，预计到2031年，基于韬定律的高端芯片晶体管密度将达到1.4纳米制程的同等水平；到2035年，AI系统硬件集成度将增长100倍以上。我合计在接下来这9年时候里，国内不错在莫得先进光刻机的情况下连接提供高性能的芯片和AI系统，为发展高端EUV光刻机争取到一个策略窗口。
另一方面，引颈产业从尺寸的缩微转向时候的缩微，需要一定的时候，EDA、芯片散热等问题也需要极少极少的攻克。
一言以蔽之，我合计华为开辟了一条新的旅途，固然还面对许多艰难和挑战，但依然令东说念主期待。
不雅察者网：改日，半导体行业是否可能探索新的材料道路，再一次完了如同以前晶体管取代电子管一样的时刻改进？
汪波：学术界也曾在这一方面探索了几十年时候。让咱们回归一下半导体发展的历程，为什么晶体管概况在20世纪40年代到50年代取代电子管？在那时，电子管其实等于一个真空的玻璃管，除了散热艰难、不踏实等问题以外，一个枢纽不及等于它没办法进行尺寸的缩微。电子管再小，也有一个玻璃罩，需要抽成真空，镇定到厘米级之后很难进一步缩微。
是以，电子管就缓缓被晶体管取代，因为晶体管不错不竭进行缩微。从目下的询查来看，可能存在三种旅途。
IM体育官方网站首页一种旅途等于连接缩微，也等于“延续摩尔”（MoreMoore），固然难度相等大，红利也缓缓减少，但尺寸的缩微目下还莫得完竣罢手。还有一条紧迫旅途是“推广摩尔”（MorethanMoore），通过雷同堆叠的神气，连接提高晶体管密度，改日会延续一段时候。
如果这两条旅途都走欠亨，接下来可能等于“迥殊摩尔”（BeyondMoore）的旅途，开采使用新材料的晶体管。目下，有一些选项，比如使用碳纳米管代替传统的硅材料，制成碳纳米管场效应晶体管（CNTFET），它的性能相等好，但大鸿沟制备比硅材料艰难许多。
另一个选项是驰念电阻器，这是一种基于氧化物半导体、雷同晶体管的元件，既不错完了开关，也不错完了一定的存储和驰念。但这种材料同样面对制备和器件一致性等方面的挑战，还无法匹配现时处理器的性能和鸿沟。
是以，这些领域的询查主要如故在学术界进行，工业界暂时莫得参增多量的资金和东说念主力，可能还在严慎地跟踪。关于产业界，如果概况应用现存的制程去连接提高晶体管密度，他们莫得太多的能源去切换到全新的材料。可能唯有到前两种旅途接近特地时，“迥殊摩尔”的第三条旅途才会成为主流的采取。
